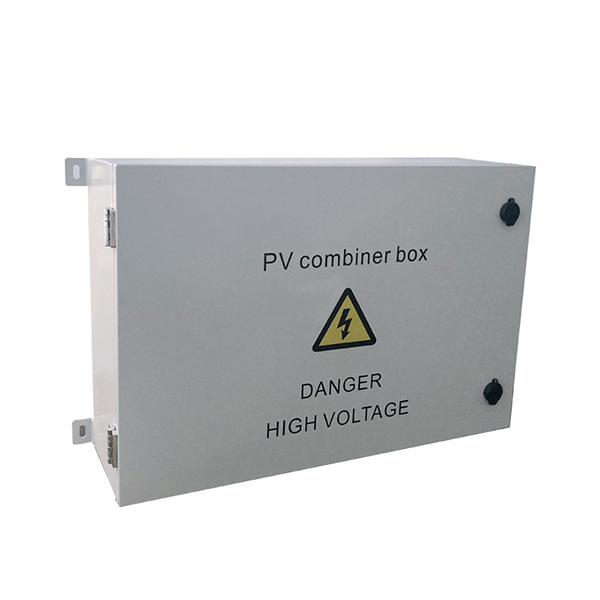

Водоустойчива PV комбинирана кутия към разклонителна кутия, която е електрическа кутия, която сигурно обединява множество проводници и кабели през различни входни портове. Кутия за слънчева комбинирана комбинация комбинира изхода на множество поредици от фотоволтаични модули за свързване към инвертора.
Водоустойчива PV комбинирана кутия За голяма PV система за генериране на електроенергия, за да се намали мрежовата връзка между свързания към мрежата инвертор и шкафа, е удобно да се поддържа и подобрява надеждността. Необходимо е да се добави DC шина между PV свързан към мрежата инвертор и шкафа. Продуктите от серията PV AC мълниезащитна комбинаторна кутия на компанията са специално проектирани да отговарят на това изискване, могат да бъдат съставени от PV инверторни продукти, съвпадащи с цялостни PV системни решения. Използвайки кутия за комбиниране на променлив ток, потребителят може според номиналния входен ток на AC захранващия шкаф и напрежение, изходът на определен брой инвертор, свързан към мрежата, чрез мълниезащитно устройство и прекъсвач за сливане, удобен захранващ шкаф с ниво на достъп.
| номер | Параметър | Стойност |
| 1 | размер (MM) | 900x700x220 (Ш*В*Д) 900x743x220 (Ш*В*Д) |
| 2 | Номинално входно напрежение (V) | 480V AC |
| 3 | Номинално напрежение на изолацията (V) | 690V AC |
| 4 | Номинална честота (Hz) | 50 |
| 5 | Номинален ток на шината (A) Хоризонтален автобус |
400А |
| 6 | Номинална ефективна стойност на краткотрайния ток lcw (1 сек) (KA) Хоризонтален автобус |
30 |
| 7 | Номинален краткотраен издръжлив ток максимална стойност lpk(KA) Хоризонтален автобус |
30 |
| 8 | Издържано напрежение на захранващата честота за 1 минута (V) | 2500VA |
| 9 | Повишаване на температурата: Съответства на IEC 947-1 за повишаване на температурата: и повишаването на температурата не надвишава съответните стандартни изисквания на компонента. | Клеми за външни изолирани проводници: не повече от 70K, Свързване на шина (мед-мед) Не повече от 70K, Обработвайте повърхността на изолацията не по-голяма от 25K, Контактна обвивка и обвивка, метална повърхност не е по-голяма от 30K. |
