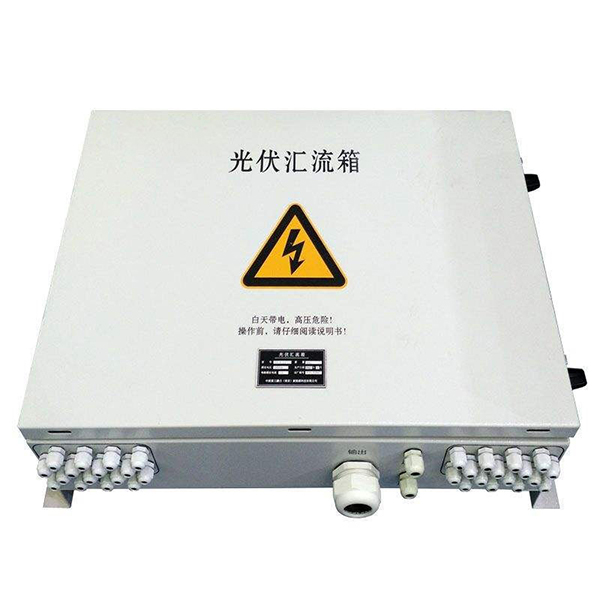

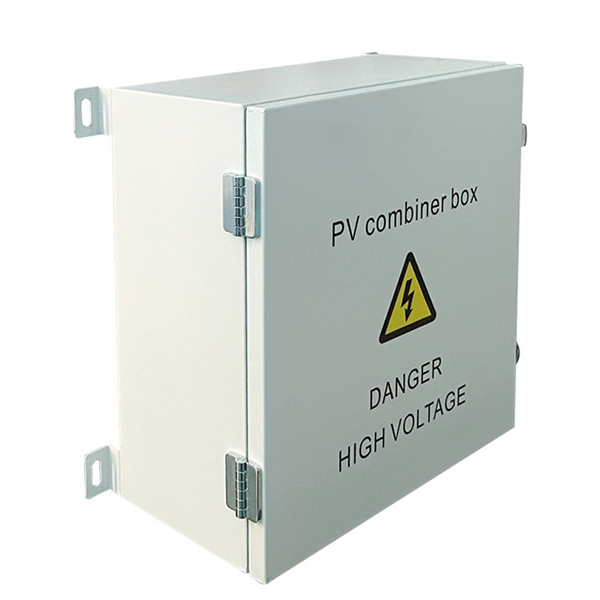

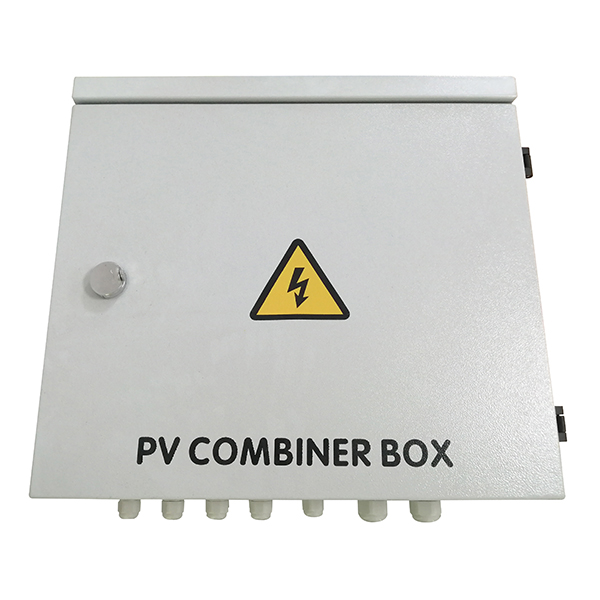

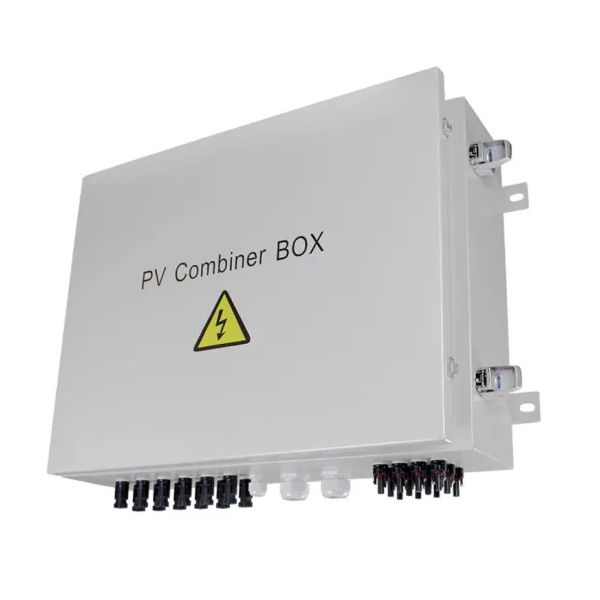

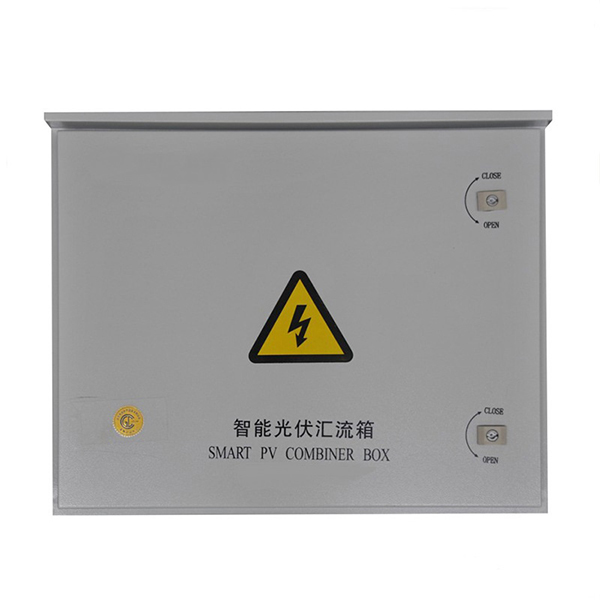

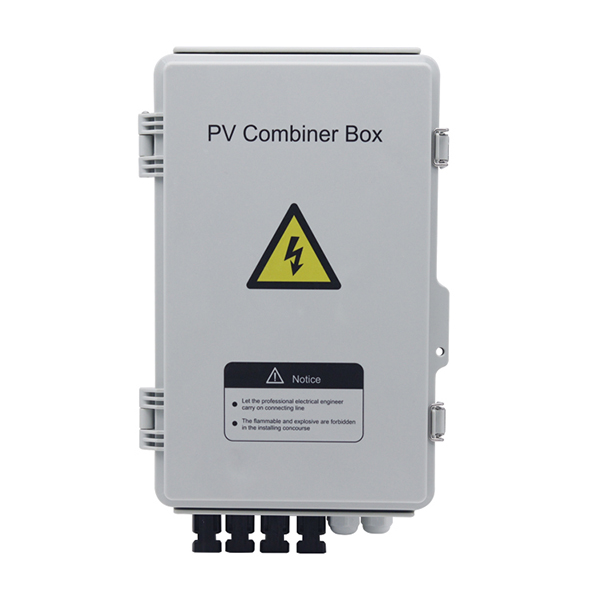

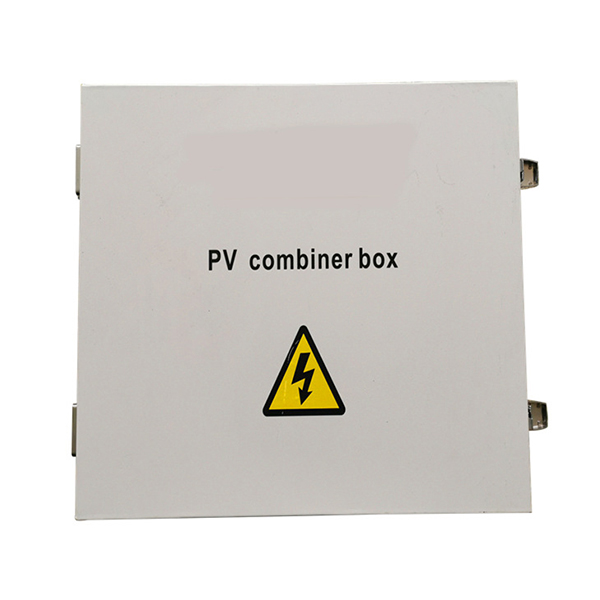

PV комбинираната кутия се използва за събиране на изходния постоянен ток на PV масива. Той ще комбинира същите слънчеви панели, които последователно да образуват PV масив, поддържащ използването на инвертор, свързан с фотоволтаична мрежа, така че да представлява цялостна фотоволтаична система с градската електрическа мрежа.
В слънчевата фотоволтаична система, слънчевите фотоволтаични масиви за намаляване на връзката между инвертора, в съответствие с характеристиките на PV системите, технологията Tress разработи независимо кутията за комбиниране на фотоволтаични XYH-CB, с компанията за PV инверторни продукти, за да съответства на състава на пълния PV системни решения, които значително опростяват процеса на окабеляване, докато инверторът може да работи под защита.
Комбинираща кутия за събиране на слънчеви фотоволтаични масиви извежда постоянен ток, потребителят може да свърже редица, същите спецификации на PV панели последователно, за да образува фотоволтаичен масив, и след това няколко PV масива, свързани успоредно към TLS-CB серия комбинирана кутия, след това изходът идва през DC прекъсвача и фотоволтаичния инвертор, поддържащ използването на , така че да представлява цялостна фотоволтаична система за производство на енергия, реализация и захранване на мрежата.
*Едновременен достъп до множество фотоволтаични решетки; ток на всеки канал до 10A; за да отговори на нуждите на различни потребители.
*С надеждна защита за осветление и пренапрежение, слънчево фотоволтаично DC високоволтово защитно устройство за осветление, всички с положително съмнение, отрицателна функция за защита от мълнии.
*Широк обхват DC входно напрежение; DC прекъсвач за високо напрежение с професионален диапазон на налягане от 200~900Vdc, безопасен и надежден.
*6 групи могат едновременно да имат достъп до PV масив.
*Пристанището е водоустойчиво.
*DC с високоволтови предпазители и прекъсвачи бяха две защитни устройства.
*Всеки масив може да бъде опционален текущ мониторинг на всеки канал на текущото измерване и наблюдение.
*Стенна конструкция със степен на защита от външна дъждовна обвивка до IP65, за да отговори на изискванията за приложение за външен монтаж.
* Монтаж и поддръжка лесни, удобни, дълъг експлоатационен живот.
МАКС. Входно напрежение | DC1000V | ||||||
Вход | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
Ток (A) | 15А | ||||||
ДИОД | 25A DC1000V | ||||||
SPD | UC1000V IMAX40KA IN20KA UP≤2.5KV | ||||||
ПРЕДУПРЕЖДИТЕЛ | 15А | ||||||
MCB | 50А | 60А | 100А | 120А | 160А | 240А | 360А |
съединител | Водоустойчив конектор | ||||||
Степен на защита | IP65 | ||||||
Работен температурен диапазон | -25~+75(ºC) | ||||||
Относителна влажност | 0~99% | ||||||
Надморска височина | ≤5500(m) |
