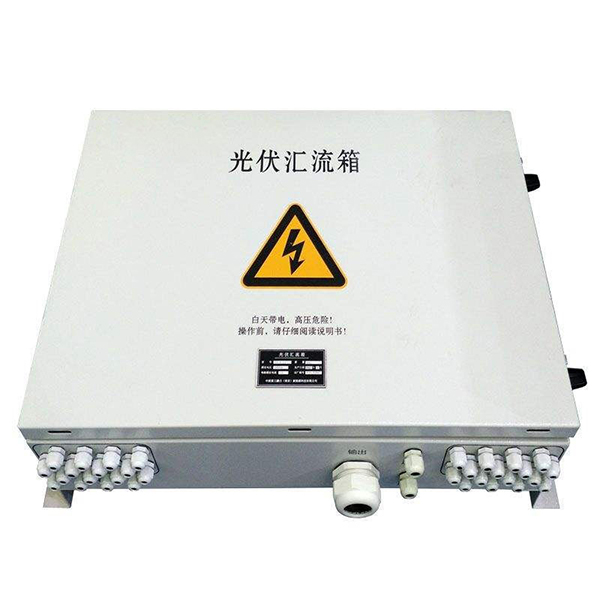

Разпределителни кутии за слънчево разпределение
  • Разпределителни кутии за слънчево разпределениеРазпределителни кутии за слънчево разпределение

Разпределителни кутии за слънчево разпределение

Ние сме професионален производител на слънчеви разпределителни разпределителни кутии е PV комбинирана кутия за мрежовата слънчева система с 12 опит. Ние сме ангажирани с качеството и иновациите на нашите продукти. Нашата фабрика отговаря на стандарта ISO 9001 и всички продукти са квалифицирани от Intertek с CE и CB сертификат. MOQ е 1 бр.

Изпратете запитване

Описание на продукта

Купете отстъпка Оферта за слънчеви разпределителни кутии

Въвеждане на слънчеви разпределителни кутии

1. В слънчевата енергийна система, с цел намаляване на свързващата линия, лесна поддръжка, намаляване на загубите, оптимизиране на структурата на системата, подобряване на безопасността и надеждността на елементите, PV комбинираната кутия обикновено е необходима между слънчевите панели и инвертора.

2. Освен функцията за PV свързване, кутията за комбиниране на компютър трябва също да има предотвратяване на обратен ток, защита от свръхток, защита от пренапрежение, защита от мълнии и т.н. серия от перфектни защитни функции, междувременно проверка на работното състояние, ток, напрежение и захранване след кръстовището, състояние на отводителя, събиране на състоянието на DC прекъсвач и откриване на дъга, откриване на теч (по избор) и т.н.

3. PV комбинираната кутия, която произвеждаме, е оборудвана с всички функции, споменати по-горе, конфигурация със соларен инвертор в мрежа/извън мрежата, за да състави пълен набор от слънчеви енергийни системи.

4. При избора на PV комбинирана кутия, въз основа на диапазона на входното постоянно напрежение и изходната мощност на инвертора, определено количество панели ще бъдат свързани последователно като низ, определени низове в паралел ще се свържат към PV комбинираната кутия за свързване, чрез управление на прекъсвача и защита на отводителя, след което се захранва към инвертора.

Основна характеристика на слънчевите разпределителни кутии

1. Съответствие с CGC/GF002:2010, Технически спецификации на разклонителната кутия за фотоволтаична матрица

2. Максимално допустими 24 струнни панели за свързване, номиналното напрежение на всяка струна е 10A, максимум 15A

3. Общият изходен ток е 250A, максималното напрежение е 1000Vdc

4. За всяка струна, високоволтови предпазители и защита срещу свързване.

5. Оборудван с PV високоволтова защита

6. PV прекъсвач за високо напрежение контролира изхода, устойчив на налягане DC1200V, токът на стопяване е по избор

7. В съответствие с външен монтаж, клас на защита IP65

8. Изолирайте RS485 порт, използван за отдалечена комуникация на данни, поддържа протокол MODBUS-RTU.

9. Вградена цялостна алармена функция за защита, не само разнообразието от параметри на алармата са програмируеми, но също така всяка функция на алармата може да бъде зададена "Включено" или "Изключено"

10. Вредната дъга в DC веригата в реално време, след като има вредна дъга, аларма ще работи и директно ще направи превключвателя за изключване и ще изключи веригата за повреда, съответно, ще предотврати пожара и т.н. от дъгата.

Параметър за слънчева фотоволтаична DC комбинирана кутия

Модел CSPVB/24-1
Електрически параметър
Максимално постоянно напрежение на системата 1000V
1000
Максимален входен ток за всеки низ 15А
Максимален брой входни низове 24
Максимален изходен ток на превключвателя 360А
Максимален инвертор MPPT N
Брой изходни низове 1
Мълниезащита
Категория на теста 2 степен на защита
Номинален разряден ток 20kA
Максимален разряден ток 40kA
Ниво на защита от напрежение 3.8kV
Максимално продължително работно напрежение Uc 1050V
поляци 3P
Структурна характеристика Plug-push модул
Система
Степен на защита IP65
Размер на входния водоустойчив терминал PG9/PG11
Размер на изходния водоустойчив терминал PG21~PG29
Изходен превключвател DC прекъсвач (стандартен)/
DC изолационен превключвател (по избор)
Водоустойчиви съединители MC4R Стандартен
PV DC предпазител Стандартен
PV предпазител от пренапрежение Стандартен
Модул за наблюдение (по избор) Открива ток на всеки канал, напрежение на шината, състоянието на прекъсвача и мълниезащитата, температура на кутията
Помощно захранване Помощно захранване: AC85V~265V
/DC24V(±10%)/DC200V~1000V
Комуникационен режим/протокол (по избор) RS485 шина/стандартен протокол MODBUS-RTU
Функция за предотвратяване на обръщане (по избор) Може да бъде оборудван с модулен и капсулиран диод за предотвратяване на обратния ход
Материал на кутията Горещо поцинкована стомана/неръждаема стомана/студено валцуван лист
Метод на монтаж Тип монтаж на стена
Работна температура -40°C ~ + 85°C
Надморска височина 4км
Допустима относителна влажност 0-95%, без кондензация без корозивен газ
Механичен параметър
Ширина x Височина x Дълбочина (мм)
850x500x200
