Най -новата продажна кутия за слънчеви съединения на JUER Electric® PV, която е направена от производителите и доставчиците на Китай към кутия за кръстовище, която е електрическо корпус, който сигурно обединява множество проводници и кабели чрез различни портове на влизане. Соларната комбинирана кутия комбинира изхода на множество низове от PV модули за свързване към инвертора.

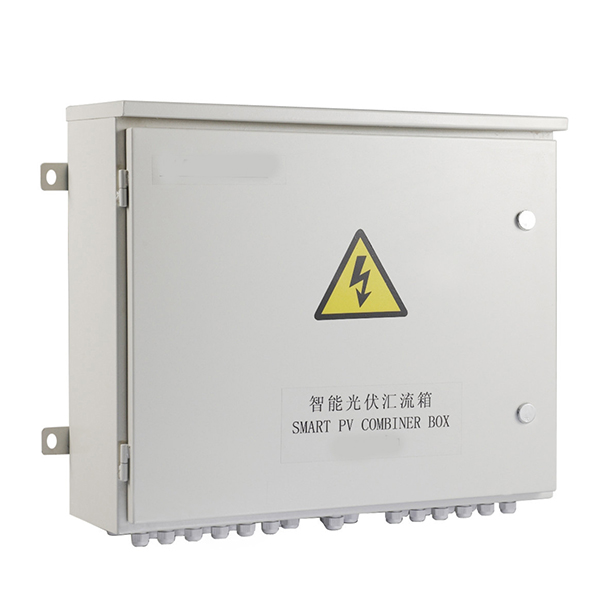

The JUER Electric® PV Solar Junction Box: Solar Combiner+AC Electronical 2 IN 1 PV Box Lead time: 7-10 days Product Origin: GUANGDONG,CHINA Shipping Port: SHENZHEN or GUANGZHOU Port Payment: T/T, Western Union, PayPal, Irrevocable L/C at sight MOQ: 1 Set Product description In the solar pumping system, in order to reduce the connection between the solar photovoltaic array and the Инвертор, подобряване на надеждността на системата и улесняване на инсталирането и поддръжката на системата, обикновено е необходимо да се добави комбинирана кутия между слънчевия фотоволтаичен масив и инвертора. Фотоволтаични модули и инвертори. Потребителите могат да свържат определен брой фотоволтаични клетки със същата спецификация последователно, за да образуват серия от фотоволтаични клетки и след това да свържат няколко фотоволтаични клетки последователно към кутията Combiner. След като токът се събере от фотоволтаичния арест, фотоволтаичният преобразувател може да се изведе на фотоволтаичния преобразувател през ареста и прекъсвача, за да се образува пълен набор от фотоволтаични инвертори.
◆ Вградени DC прекъсвачи и променливи прекъсвачи за хибридни системи за слънчево изпомпване
◆ Защита на пренапрежение
◆ Множество канали за охлаждане
◆ Степен на защита IP65, може да се използва безопасно на открито.
◆ Задната плоскост на стената е лесна за инсталиране и поддръжка.
◆ Анти-реверс
| Модел | Zcl1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| Слънчев вход | |||||
| Слънчеви входни двойки (+, -) | 2 | 2 | 4 | 6 | 8 |
| ВСЕКИ СТРУК Вход Макс ток | 15а | 15а | 15а | 15а | 15а |
| Всяка струна се предпази ток | 15а | 15а | 15а | 15а | 15а |
| Изходни двойки (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC прекъсвач ток | 32a | 32a | 63a | 100a | 160a |
| Слънчево входно максимално напрежение | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| DC Surge Protector | Да | Да | Да | Да | Да |
| MAX DC изходен ток | 30а | 30а | 60а | 90a | 120a |
| Вход за променлив ток | |||||
| Входно напрежение на променлив ток | Единична фаза 220 ~ 240V | 3phase 380 ~ 440V | 3phase 380 ~ 440V | 3phase 380 ~ 440V | 3phase 380 ~ 440V |
| Максимален променлив ток на вход | Единична фаза 32A | 3phase 32a | 3phase 63a | 3phase 100a | 3phase 100a |
| Протектор на променлив ток | Да | Да | Да | Да | Да |
| Променлив ток на изхода на променлив ток | Единична фаза 32A | 3phase 32a | 3phase 63a | 3phase 100a | 3phase 100a |
| Клас за защита | IP65 | IP65 | IP65 | IP65 | IP65 |
| Температура на работа | ~ 20 до 50 | ~ 20 до 50 | ~ 20 до 50 | ~ 20 до 50 | ~ 20 до 50 |
| Нетен размер (мм) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
