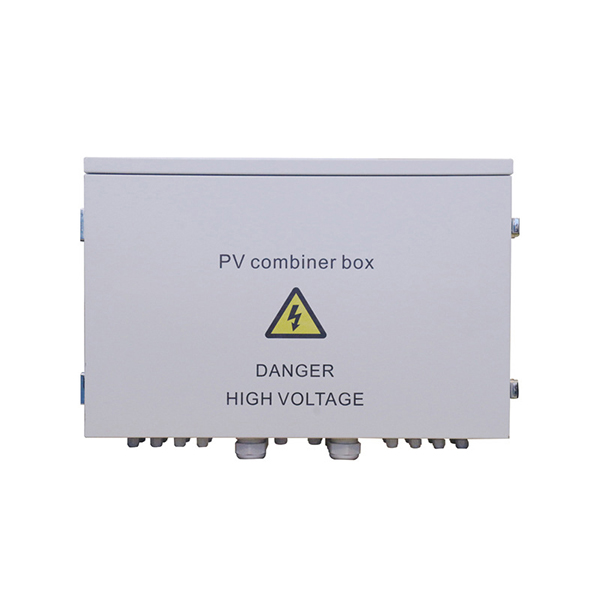

Разпределителна кутия за външна слънчева енергия PV DC До 24 компонента на фотоволтаична батерия на DC входна шина синтетичен 1 изход е CLBDHL-24 фотоволтаична разпределителна кутия, всеки канал е оборудван с предпазител, външната страна е оборудвана с предпазител, изходът е оборудван с мълниезащита и прекъсвач, опростяват входното окабеляване на DC разпределителния шкаф и инвертора, Осигурява защита от мълнии, защита от късо съединение и защита за заземяване.
Разпределителната кутия е разделена на два вида: интелигентна и неинтелигентна. Интелигентна фотоволтаична разклонителна кутия вътрешно натоварване. Шина за наблюдение на всеки входен ток на PV низ, сумарното изходно напрежение, състоянието на мълниезащитното устройство и състоянието на прекъсвача. Вътрешното оформление на устройството е сбито, подредено и разумно подреждане на проводниците, висока надеждност, лесна поддръжка. монтаж на външна стена, за да се адаптира към всички видове лоша среда. В допълнение към стандартния материал и размерът може да бъде персонализиран според изискванията на потребителя.
Степента на производство на разклонителната кутия достига IP65, може да отговори на изискването за външен стенен запечатан шкаф.
За да се отговори на едновременния достъп до множество слънчеви батерии, всеки от тях е положителен, отрицателен терминал, свързан към пътя за специален проводник за предпазители.
Използването на фотоволтаичен специален високоволтов предпазител за постоянен ток за едновременно защита на положителните и отрицателните полюси.
Използването на фотоволтаично специално устройство за мълниезащита с високо напрежение може да срещне положителния полюс към земята, отрицателния полюс към земята, работното напрежение до DC 1500v.
Шината има достъп до най-голямата група слънчеви батерии. Напрежението на отворена верига (максимално DC напрежение) е повече от 1500v (включително 1500v).
Модулът за управление на шината, използващ надеждна производителност на компонента Honeywell HoLZER (DC CT сензор) на всеки пътен Pv низ на текущото наблюдение. Местоположение на аларма и локална повреда и чрез комуникацията от серия RS485.
Може да се осъществи независимо измерване на текущото количество PV масив.
Анализ на тока, повреда на мълниезащитата.
Разпределителната кутия и контролният модул могат да измерват напрежението на фотоволтаичната решетка. Измерване на температурата на плочата на акумулатора на мълниезащита и мониторинг на състоянието на изходния медальон.
С външната интерфейсна част на мълниезащитата.
Може да получава параметрите на локалното устройство за наблюдение за изтегляне, анализ и обработка.
12.Bus комуникационно захранване може да бъде избрано от външното захранване или от самата шина да осигурява захранване, обектът не може да се използва за захранване окабеляване.
