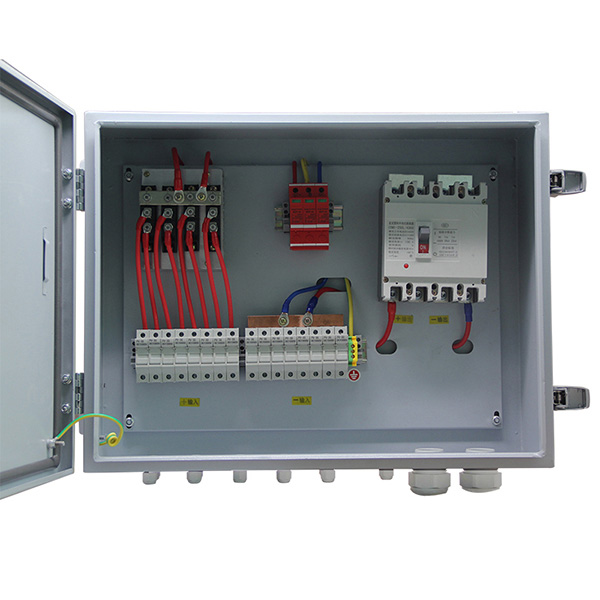

Слайната система за масиви на соларната система JUER ELECTRIC® DC, която е с ниска цена и осигурява безплатна проба на кръстовидна кутия, която е електрическо корпус, който сигурно обединява множество проводници и кабели през различни портове на влизане. Соларната комбинирана кутия комбинира изхода на множество низове от PV модули за свързване към инвертора.
Слайната система на соларната система на соларната система на JUER Electric® DC с обща защита като предотвратяване на контраатака, защита от свръхток, защита на пренапрежение и профилактика на мълния, PV кутии за комбиниране се използват за намаляване на свързващите проводници между PV модул и инвертор или контролер, улесняване на поддръжката, намаляване на загубата и подобряване на безопасността и надеждността на продукта. PV кутията Combiner, произведено от нас, има всички функции по -горе и предоставя на потребителите цялостно решение за PV системи за производство на енергия.
1） Две групи независими вход и изход на PV масив за гъвкаво приложение в различни схеми за връзка;
2) множество PV входни масиви, всеки от които има максимален ток 10а;
3) предпазител за високо напрежение, предвиден за предотвратяване на контраатака на всеки PV входен масив;
4) специално устройство за защита на светкавиците с високо напрежение за PV модула;
5) специален прекъсвач с високо напрежение за контрол на изхода на PV модула;
6) степен на защита на IP65 за задоволяване на необходимостта от монтаж на открито.
| Модел | Zc4t | Zc6t | Zc8t | ZC10T |
| Входни данни | ||||
| Брой PV входни масиви | 4 | 6 | 8 | 10 |
| Максимален Currrent от всеки PV входен масив | 10а | |||
| Пушене за всеки PV входен масив | 10а | |||
| Номер на проводника на всеки PV входен масив | PG7,4mm² | |||
| Изходни данни | ||||
| Брой изходен канал | 1 | 2 | ||
| Максимален изходен ток | 40а | 60а във всички (30A изходен канал) | 80а във всички (40а изходен канал) | 100A във всички (50a изходен канал) |
| Номер на проводник на всеки изходен канал | PG16,8mm2 за всеки изходен канал | PG16,10mm2 за всеки изходен канал | PG16,10mm2 за всеки изходен канал | PG16,12mm2 за всеки изходен канал |
| Максимално изходно напрежение | 800VDC | |||
| DC изходен прекъсвач | Налична | |||
| Други данни | ||||
| Защита | IP65 | |||
| Температура | -30 ℃ ~+60 ℃ | |||
| Референтно тегло (нето/брутно тегло) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Размер на оборудването D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Размер на опаковане D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Метод на охлаждане | Естествено охлаждане | |||
| Защита на пренапрежение | Налична | |||
| Номер на заземяването на проводника | ≥6mm2 | |||
