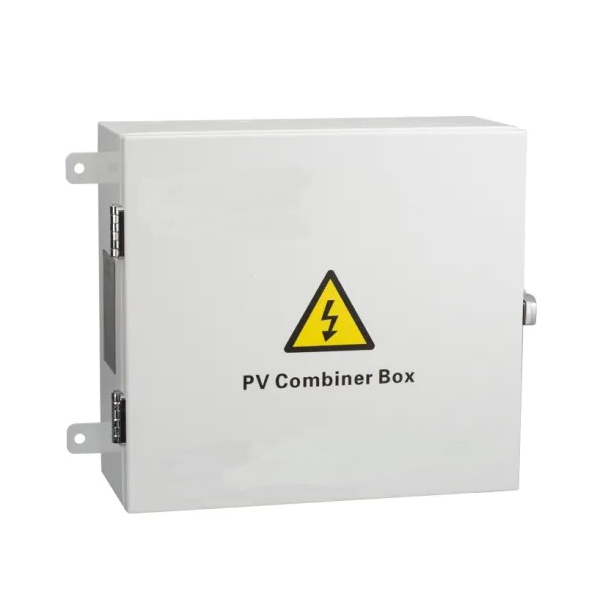

1500v предпазител от пренапрежение PV слънчева комбинирана кутия За мащабна PV мрежа, свързана с енергийна система за генериране на електроенергия, за да се намалят свързващите линии между PV модулите и инвертора, лесна поддръжка и подобряване на надеждността, като цяло трябва да се увеличи системата на DC шина между фотоволтаиците модули и инвертор.
1500v предпазител от пренапрежение PV Solar Combiner Box е специално проектиран да отговори на това изискване, той може да се съчетае с инверторни продукти, за да състави цялостно PV системно решение. PV комбинирана кутия DK-PV, има устройство за защита от пренапрежение (SPD) в изходния терминал, което може да защити изрязването на DC предпазител на PV комбинираната кутия, инвертора и друго терминално оборудване, за да гарантира, че цялата PV система за генериране на енергия работи дълго -срочно и стабилно.
+ Две групи независими вход и изход за PV масив за гъвкаво приложение в различни схеми на свързване:
+ Множество PV входни масиви, всяка от които има максимален ток от l0A;
+ Осигурен предпазител с високо напрежение за предотвратяване на контраатака на всяка PV входна решетка;
+ Специално високоволтово мълниезащитно устройство за фотоволтаичния модул;
+ Специален високоволтов прекъсвач за управление на изхода на PV модула;
+ Степен на защита IP65 за покриване на необходимостта от външен монтаж.
| Модел | BS4T | BS6T | BS8T | BS10T |
| Входни данни | ||||
| Брой PV входни масиви | 4 | 6 | 8 | 10 |
| Максимален ток на всеки PV входен масив | 10А | |||
| Puse за всеки PV входен масив | 10А | |||
| Номер на проводника на всеки PV входен масив | PG7,4mm² | |||
| Изходни данни | ||||
| Брой на изходния канал | 1 | 2 | ||
| Максимален изходен ток | 40А | 60A всичко (30A изходен канал) | 80A всичко (40A изходен канал) | 100A всичко (50A изходен канал) |
| Номер на проводника на всеки изходен канал | PG16,8mm2 за всеки изходен канал | PG16,10mm2 за всеки изходен канал | PG16,10mm2 за всеки изходен канал | PG16,12mm2 за всеки изходен канал |
| Максимално изходно напрежение | 800VDC | |||
| DC изходен прекъсвач | Наличен | |||
| Други данни | ||||
| Защита | IP65 | |||
| температура | -30°ƒ~+60°ƒ | |||
| Референтно тегло (нетно/бруто тегло) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Размери на оборудването Д*Ш*В (мм) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Размер на опаковката Д*Ш*В (мм) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Метод на охлаждане | Естествено охлаждане | |||
| Защита от пренапрежение | Наличен | |||
| Номер на заземяващия проводник | ≥6mm2 | |||
