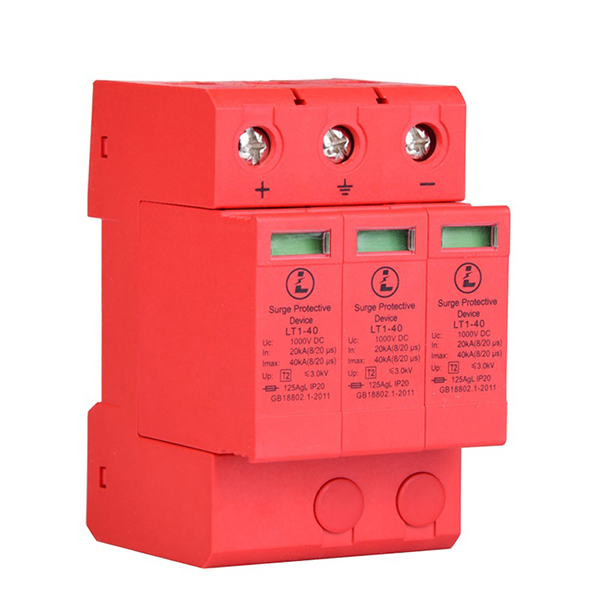

Последната продажба на Zhechi Electric® и висококачествената Solar 1500V DC SPD Surge Protector, използвана главно система за разпределение на захранването на светлинния волт на защитата на мълнията или друго преходно пренапрежение.
Zhechi Electric® Solar 1500V DC SPD, изграден за постоянното захранване с високо напрежение, прегряване на прегряване на прегряване на ток, може да осигури степен C за фотоволтаична (PV) преходна защита на електроенергийната система. Производства, използвайки 35 mm DIN Rail, модулът може да се промени независимо, лесен за инсталиране и поддържане, с отдалечен комуникационен алармен интерфейс (сух контакт), Surge Protector, за да се улесни, с дистанционно свързване на алармата.
| Номинално напрежение на PV системата | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630VDC/700V | 1170VDC | 1200VDC | |
| Максимален ток на изпускане на системата (8/20 µs) [LMAX] | 40ka | 40ka | 30ka | |
| Ниво на защита на напрежението [UP] | ≤2.5kv | ≤4.0kv | ≤4.5kv | |
| Ниво на защита на напрежението при 5KA [UP] | ≤2.0kv | ≤3.5kv | ≤4.0kv | |
| Интегриран капацитет за прекъсване на предпазители/прекъсване | 30kV/1000VDC | 30kV/1000VDC | 30kV/1200VDC | |
| Технология | Прекъсване на късо съединение (SCI) Защита на свръхток | |||
| Работен температурен диапазон [TU] | −40 ℃ до +80 ℃ | |||
| Номинален разряден ток (8/20 µs) [(DC+/DC -)> PE] [в] | 12.5ka | |||
| Време за реакция [TA] | <25ns | |||
| Индикация за оперативно състояние/повреда | Зелено (добро)/червено (заменете) | |||
| Оценки на проводници и кръстосана зона: | Минимум | 60/70 ℃ 1,5 мм²/14awg твърдо/гъвкаво | ||
| Максимум | 60/70 ℃ 35 мм²/2awg Стопа/25 мм²/4AWG Гъвкав | |||
| Монтаж | 35 мм DIN релса на 60715 | |||
| Материал за заграждение | UL 94V0 термопластично | |||
| Степен на защита | IP20 | |||
| Капацитет | 3 модула, DIN 43880 | |||
| Информация за стандартите: | IEC 6164311 Тип 2, IEC 616431 Клас II | |||
| Гаранция на продукта | Пет години ** | |||
Сигнализация за отдалечен контакт
| Тип сигнал за отдалечен контакт | Контакт за промяна |
| Капацитет на превключване на променлив ток (волта/ампери) | 250V/0.1A |
| Капацитет на превключване на постоянен ток (Volts/AMP) | 250V/0.1A; 125v0.2a; 75V/0,5A |
| Оценки на проводника и площ на напречно сечение за терминали за отдалечен контакт | 60/75 ℃ MSX. 1,5 мм²/14awg твърдо/гъвкаво |
| Поръчка информация | Поръчка от номера на каталога по -горе |
